Merdiven genişliği ne kadar olmalıdır yapılan alanın rıft , en ve boy oranına bağlıdır.
Rıft ve basamak boyutları genişliği nasıl olmasını güvenli şekilde göstermektedir.
Özellikle merdiven çıkarken en çok aranan rahatlık ve güvenlik tir.
Eğim düzgün yapılmayan alanda basamak yorucu ve gereksiz malzeme kullanılmasına sebep olmaktadır.

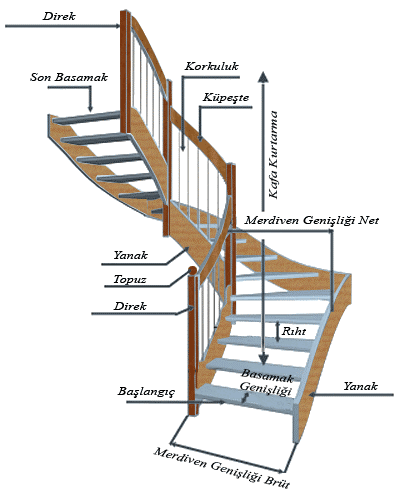

Basamak boyutları , gövde , eğim ve basamak uzunluğu dengeli olması durumunda rahatlık kazandırır.
Ayrıca malzeme sarfiyatı oluşur ve sağlam bir yapı olmaktadır.
İlk olarak, ayakların boyutları ile basamaklar arasında aşağıdaki gibi “eğim ilişkisi” vardır.
tg a=R/B

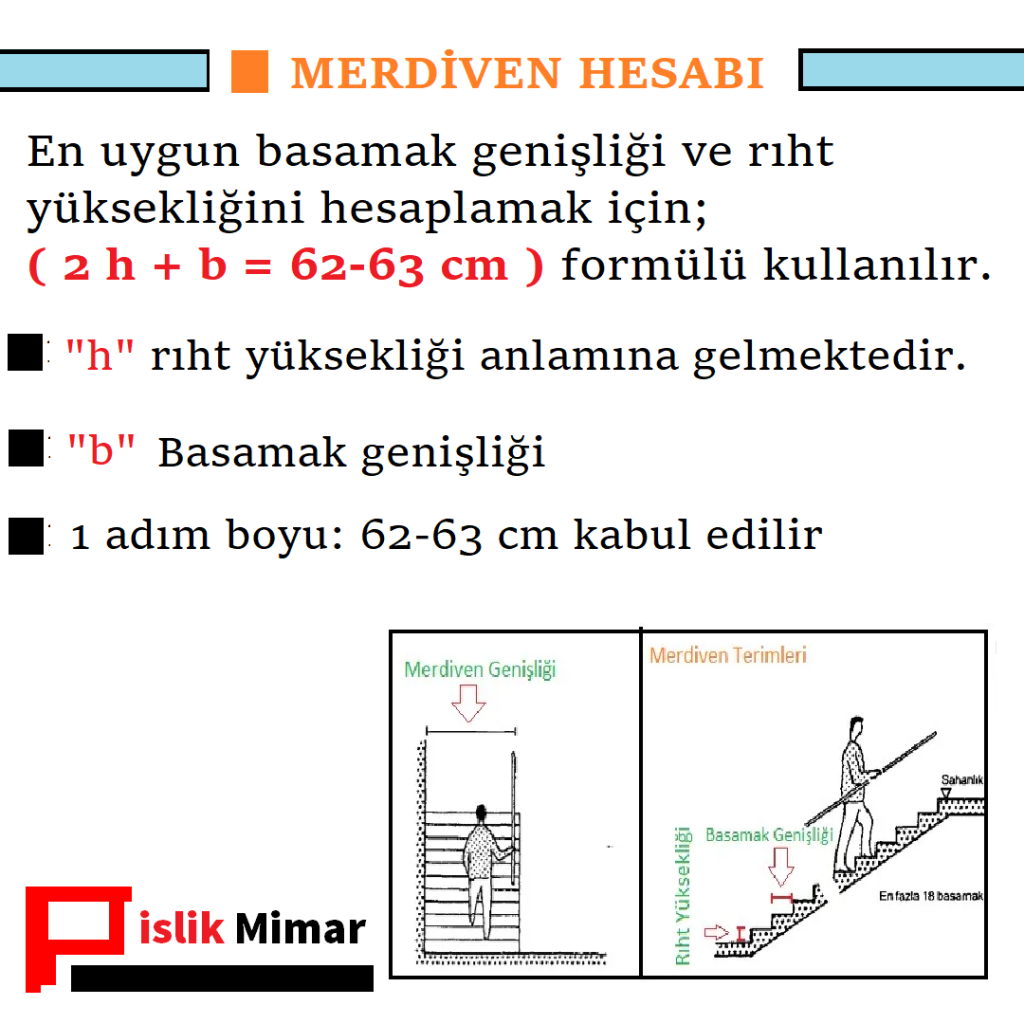

Sütunların ve basamakların boyutlarının da basamakların uzunluğuna bağlı olması gerektiği açıktır. Düz bir yolda ortalama adım uzunluğu 63 cm’dir. Bir yokuş aşağı varsayıldığında, bu uzunluk, her bir adımın sağladığı yüksekliğin iki katı kadar kısa olmalıdır. Her adım için sağlanan artışın (R) ilerleme derecesi veya adım uzunluğu (B) olduğu yukarıdaki varsayımın ardından, “adım uzunluğu ilişkisi” adı verilen aşağıdaki formül oluşturulur. Uzun zaman:
Merdiven genişliği ne kadar olmalı ilgili diğer bilgilerimiz şu şekildedir.
B + 2R = 63 cm.
Öte yandan merdivenlerin konforu, merdiven genişliği ile kolonların yüksekliği arasındaki sayısal farkla belirlenir. Bu fark çok büyük veya çok küçükse, yukarı ve aşağı giderken yorulursunuz. Yapılan araştırmalar ideal perde oranlarında bu farkın 12 cm olduğunu göstermiştir. Olması gereken sonucu verdi. Bu varsayımdan yola çıkarak aşağıdaki “rahat ilişki”yi yazabiliriz.
B – R = 12 cm.
Standart merdiven genişliği
Merdiven kazalarının iskele yüksekliğinden çok merdiven genişliğinden kaynaklandığı tespit edildi.
Bu, basamakların dik merdivenlerde çok dar ve düz yokuşlarda çok geniş olmadığı anlamına gelir. Bu koşulu sağlamak için ayak ve basamak ölçüleri arasında aşağıdaki “güvenlik ilişkisi” bulunmalıdır.
B + R = 46 cm.
Basamak uzunluğu, konfor ve güvenlik oranından kolon ve basamak ölçüleri hesaplandığında, her üçüne de uyan ideal merdiven kolon yüksekliği 17 cm, basamak genişliği 29 cm artacaktır. gerektiği sonucuna varır. Bu değerleri gradyan ilişkisine sokmak,
tga=R/B=17/29, ve a = 30° bulunur.
Bu nedenle ideal eğim oranı sadece 30° eğim açısına sahip merdivenler için mevcuttur. Hatta çok sayıda kişi üzerinde yapılan bir araştırmaya göre en uygun, kolay tırmanılan ve kolay çıkılan merdivenler 30° eğim açısına sahip olup, sütun ve basamak ölçüleri 17/1’dir. 29 cm. .Olması gereken sonucu verdi.
Ancak tüm merdivenlerin 30° eğimli olması mümkün değildir. Eğim değiştikçe adım oranından elde edilen değerler ideal ölçülerden sapmaktadır. Bu durumda köprü ayakları ve basamaklarının boyutları eğim oranı ve basamak uzunluk oranından hesaplanarak elde edilen yükselme yüksekliği sabit tutularak basamak genişliği konfor ve güvenlik oranına göre ayarlanır. Ancak, bu prosedür spesifik değildir. Ve özellikle dik ve eğimli yokuşlarda seçim yapmak zordur. Bu nedenle, yaklaşımla yeni bir ilişkiye ihtiyacımız var. Biraz araştırmadan sonra, normal dereceli bir merdiven için aşağıdaki ilişkinin iyi sonuçlar verdiğini buldum:
Standart merdiven ölçüleri
B + 1,5R = 54,5 cm.
Bu ilişki, dik ve eğimli merdivenler için diğer ilişkilerden daha iyi sonuçlar verir, ancak basamak genişliği düz eğimler için gereksiz yere büyük ve dik eğimler için küçüktür, ancak bu eğimler için: ilişki daha iyi sonuçlar verir.
B + 4/3R = 52 cm.

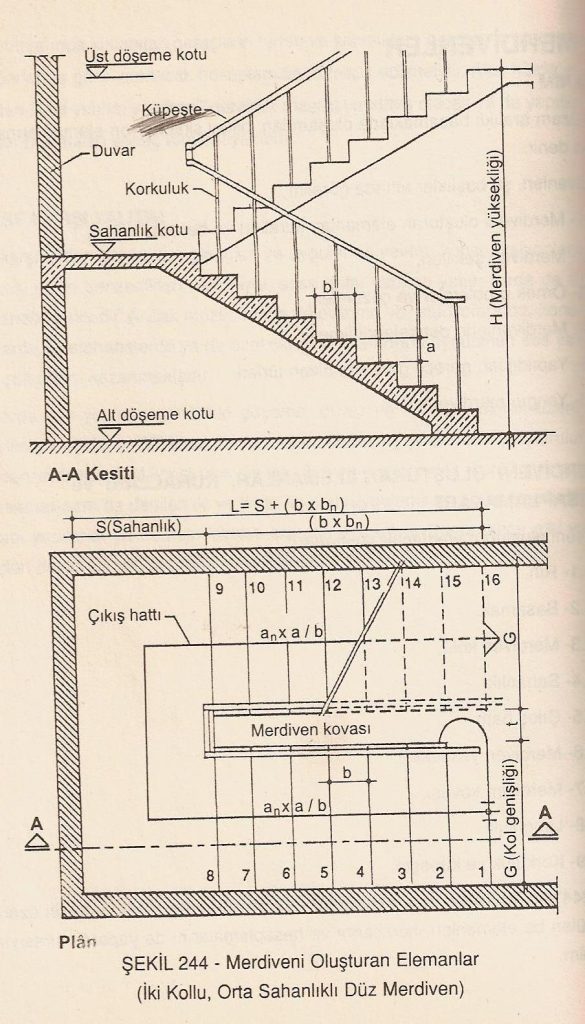

Son iki bağıntı yardımıyla kolon ve merdiven boyutlarından biri belirtilirse diğer boyut veya sadece eğim belirtilirse ikisi de değiştirilmeden bulunabilir. Ancak, alınan değerlerin yalnızca çıktı satırında geçerli olduğunu unutmayın. Merdivenin kısmen yamuk olduğu düz merdivenlerde, kısmi ve tam sarmal merdivenlerde merdivenin genişliği kova hattına yaklaştıkça daralır, duvar hattına yaklaştıkça genişler. Kova hattında adım genişliği Bmin ≥ 10 cm. yapmak gerek Merdiven genişliği 70-90cm. Başlangıç çizgisinin ortada olmasını istiyorsanız Bmin belirtmeniz yeterlidir. Öte yandan sarmal merdivenin genişliği geniş ise Bmax çok uzun olacak ve binip inme konforu azalacaktır. Bunu önlemek için duvardan ve kova hattından 30 cm uzakta tutun. Uzak noktaları birleştiren çizginin artışını belirlemek yeterlidir. Çünkü bu hat ile duvar/kova hattı arasında iniş çıkışlar yoktur.
artışlar (B1, B2); düzenli bir eğimli merdiven için şu ilişkiden hesaplanabilir:
Bı + 1,5R = 49 cm.
B2 + 1,5R = 60 cm.
Uygulamada çıkış çizgisi merdiven kolunun ortasından geçiyorsa (Bı) veya (B2) hesaplaması yeterlidir. Çıkış hattı kepçe hattına (B2) yakın ise duvar hattına (B1) yakın olup olmadığını hesaplamamız gerekir.
Kaynak: Düşey Sirkülasyon Araçları-Merdivenler-Prof. Abdullah SARI Merdiven genişliği en az kaç cm
Merdiven genişliği en az kaç cm
İŞLETME İÇİ MERDİVENLER İÇ DÖŞEME FİKİRLER VE SAHNE DEKORLARI
Evet, basit ama çok önemli.
İşyerinde burkulma, düşme, düşme gibi birçok iş kazası merdivenin uygun olmayan açı ve ölçülerde kullanılmasından kaynaklanmaktadır. örnek:50° ile 65° arasındaki iletken açılarını kullanmayın.
Bu açılar arasındaki merdivenler ergonomik olarak insan için uygun değildir ve dikkatli olunmazsa kazalara yol açabilir.Birçok merdiven vardır ve bunun sonucunda bir kaza meydana geldiğinde yönetici çok şaşırır ve işçileri suçlar.
Bu sayfamızda mağazadaki merdivenin hangi ergonomik ölçülere sahip olması gerektiği sorusuna cevap vermeye çalışacağız.
Yukarıdaki diyagram, ideal koşullarda bir iç mekan merdivenine uygulanması gereken ana boyutları göstermektedir. Elbette bu önlemlerin uygulanamadığı alanlarda bazı önlemlerin farklı uygulanması gerekebilir ancak bu önlemlerin aşılmaması gereken sınırları vardır.
Merdivenler için en önemli güvenlik faktörü merdivenin eğimidir.
Odanın açısı ne olursa olsun bu alanda nasıl bir merdiven kullanabileceğinize karar vermelisiniz.
Bu açıların ne kadar büyük olması gerektiği yandaki şekilde görülebilir.
90º – 75 º arasında yapıya bağlı kedi merdiveni.
75º – 65 º arasında portatif merdivenler.
65º – 50 º arası hiçbir tip merdiven kullanılmamalı
42º – 38 º arasında basamaklı merdivenler.
38º-30 º arasında halka açık alan merdivenleri
30º – 15 º arası mümkünse kullanılmamalı.
15º – 0 º arasında sadece rampa kullanılmalıdır.
Müstakil ev merdiven ölçüleri

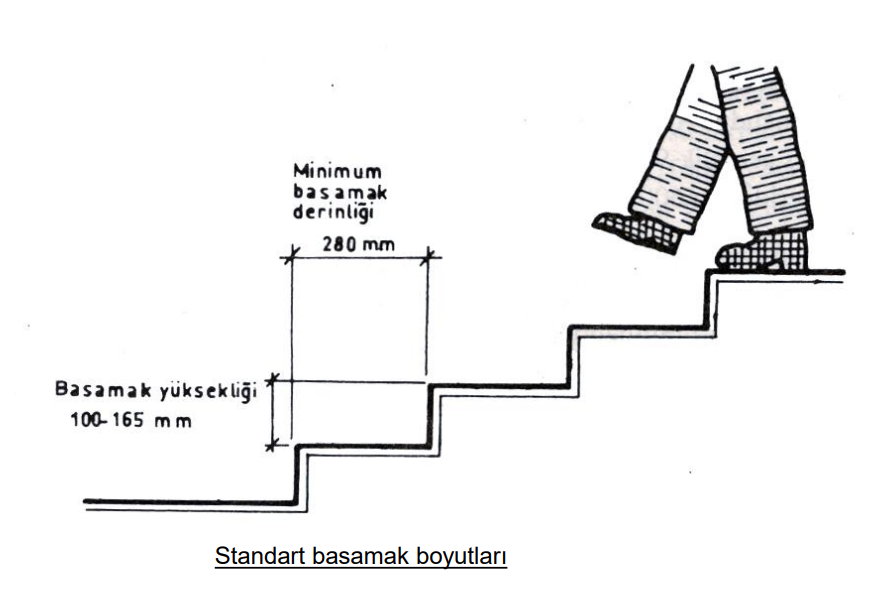

İşletmedeki basamakların yüksekliği maksimum 200 mm (tercihen 180 mm) olmalıdır. Halka açık alanlarda (halkın bulunduğu yerlerde) bu yükseklik 150 mm’yi geçmemelidir. Basamak yüksekliği azaldıkça basamak genişliği artar. Bu ilişki şu şekilde formüle edilebilir:
2*Y+G = 610
Burada Y= Basamak yüksekliği, G= Basamak genişliği
Örnek: Basamak yüksekliği 180 mm olan bir merdivenin genişliği ne olmalıdır
G=610 – 2*180 => G= 250 mm.
Merdivenler için diğer önemli hususlar.Sayılar eşit aralıklı olmalıdırBasamaklar için baklavalı saclar veya ızgaralar kullanılmalıdır (yassı çelik kullanmayın).Yağmur yağdığında suyun dışarıda birikmesini önlemek için basamaklarda damalı sac yerine ızgara kullanılmalıdır.Minimum adım uzunluğu 600 mm olmalıdır. (tercihen 700mm)15 haneyi geçmemelidir. Daha fazla adım gerekiyorsa, arasına bir platform yerleştirilmelidir.
kedi merdiveniÖzellikle şirket içi valf bakım platformumuz gibi. Kedi merdivenleri, sık kullanılması gerekmeyen yerlere ulaşmak için kullanılır.Bu merdivenlerin en önemli sorunu, çıkılacak yerin yüksekliği 2,5 metreden fazla ise güvenlik kafesi gerektirmesidir.Bir diğer önemli nokta da bu merdivenlerden birden fazla kişinin çıkması gerekiyorsa, her seferinde sadece bir kişinin merdiveni çıkmasıdır. (İlk kişi platforma ulaştığında diğerleri tırmanmaya başlar.)İdeal kedi merdiveni, sayfada verilen ölçülere sahip olmalıdır. Tüm merdivenlerde alınması gereken önlemlere ilişkin İş Sağlığı ve Güvenliği İdaresi (OSHA) belgesine aşağıdaki bağlantıdan ulaşılabilir.
